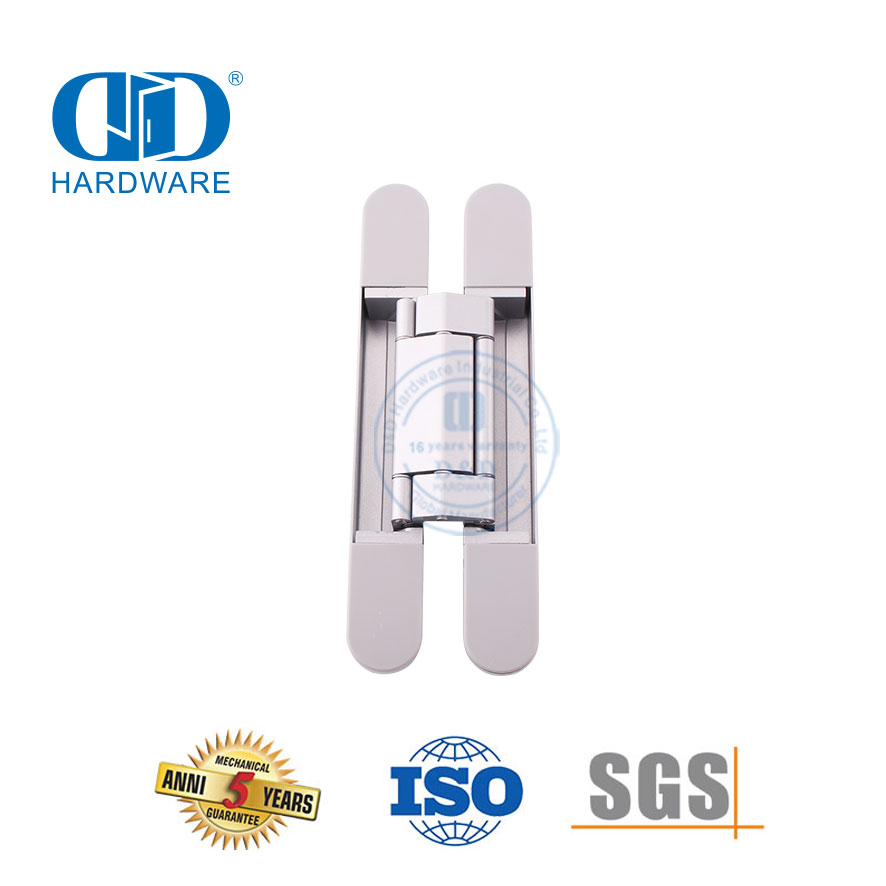

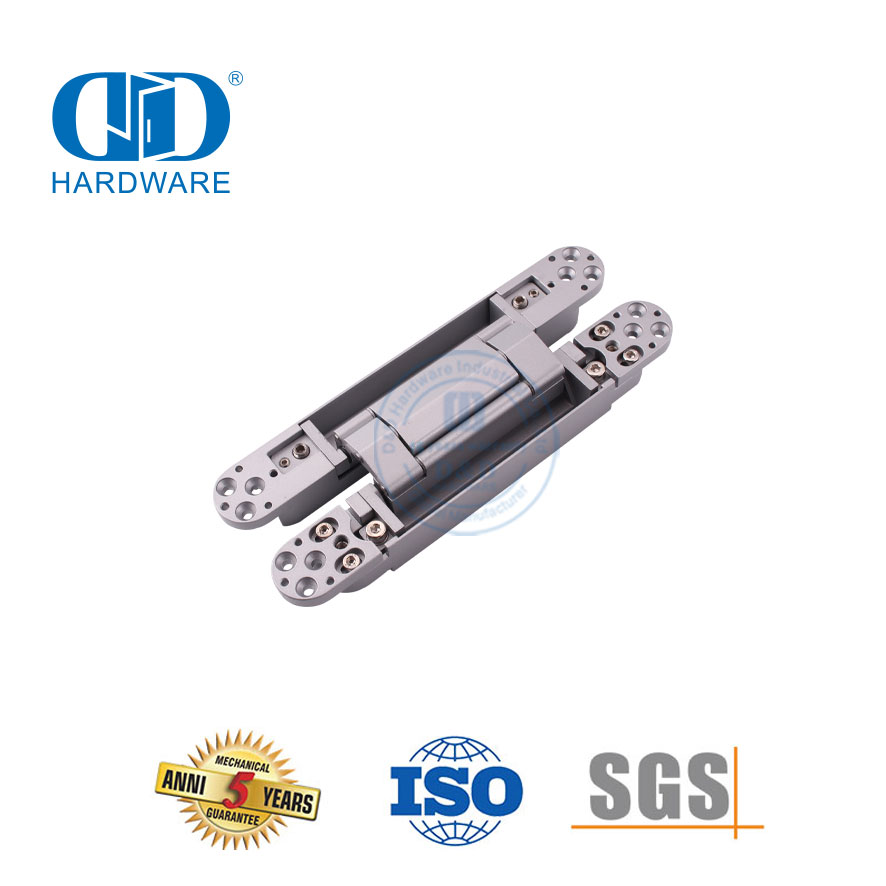

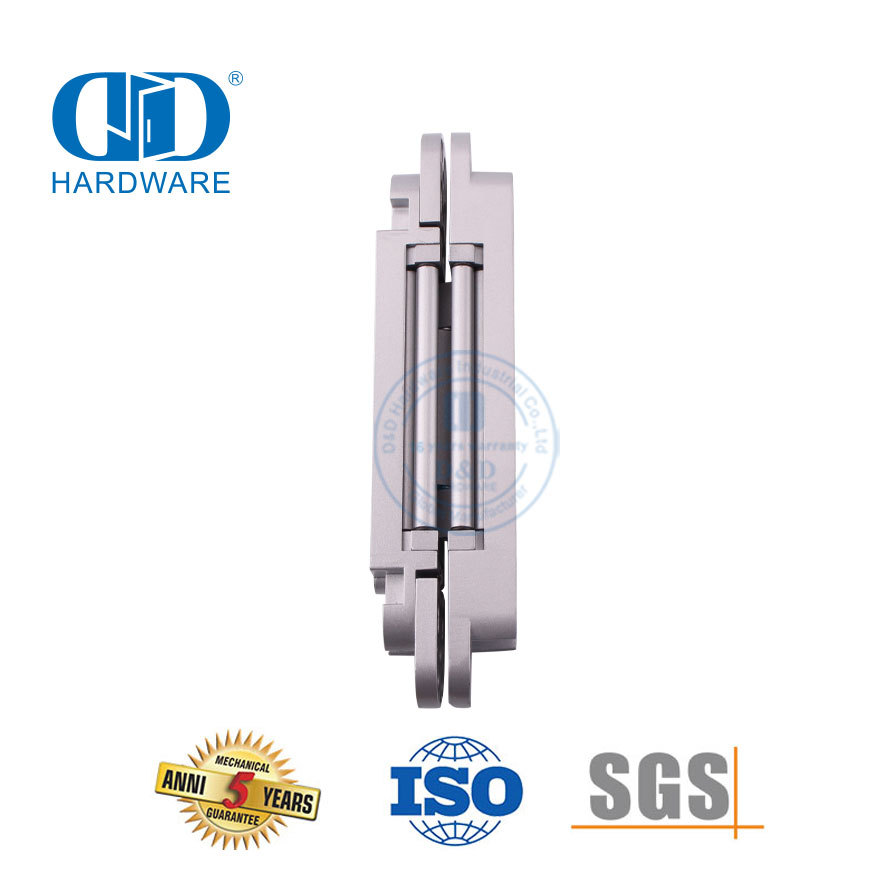

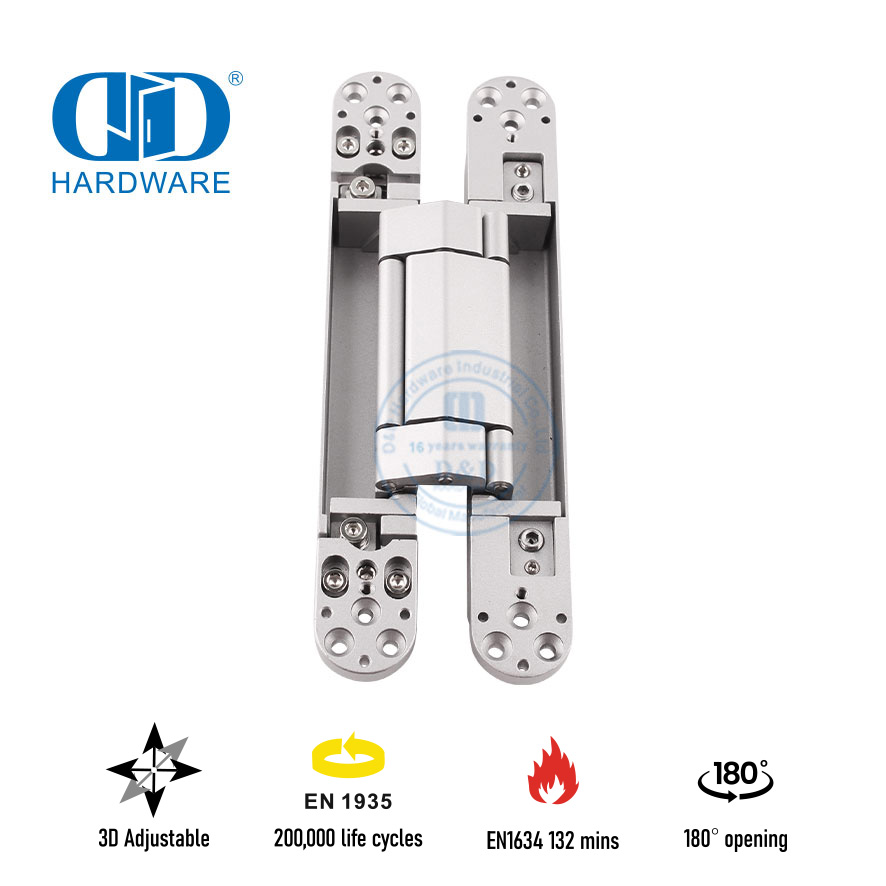

عندما تحتاج إلى مفصلة باب مخفية لمجموعات الأبواب المعدنية التي يجب أن تختفي في إطارات فولاذية نحيفة ومع ذلك تحمل 120 كجم دون ترهل، فإن المفصلة ذات اللون الفضي DDCH008-G120 هي السلاح السري للمحدد. تم تصميم هذه المفصلة الجيبية مقاس 34 × 246 مم من سبائك الزنك عالية القوة مع شريط توصيل من الألومنيوم خفيف الوزن، وهي تجتاز اختبار التعب 200000 دورة وفقًا لمعايير BS EN1935، وتحقق تصنيف EN1634 للحريق لمدة 132 دقيقة وتتحمل رش الملح لمدة 48 ساعة وفقًا لمعيار EN1670 - مثالية للأبواب الفولاذية المعمارية في الفنادق والمستشفيات ومراكز البيانات والشقق الراقية.
البيانات الفنية – DDCH008-G120
الجسم: سبيكة زنك مصبوبة بالضغط العالي ZA-12 لقوة سن فائقة
شريط التوصيل: ألومنيوم مقذوف 6063-T5، مؤكسد فضي 25 ميكرومتر

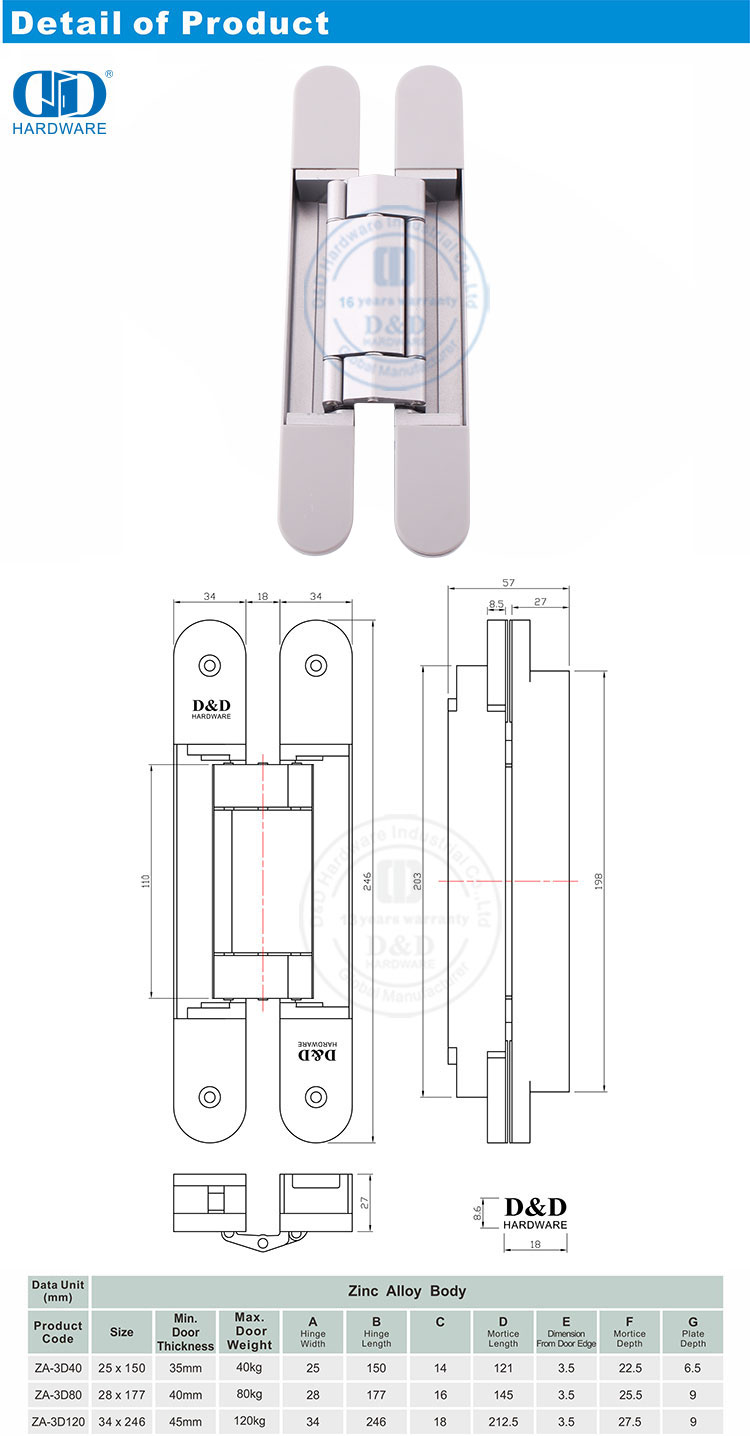

الحجم الإجمالي: 34 مم (عرض) × 246 مم (طول) × 26 مم (عمق) ملف جيب
مراكز البراغي: 210 مم / 18 مم، إدراجات ملولبة M5

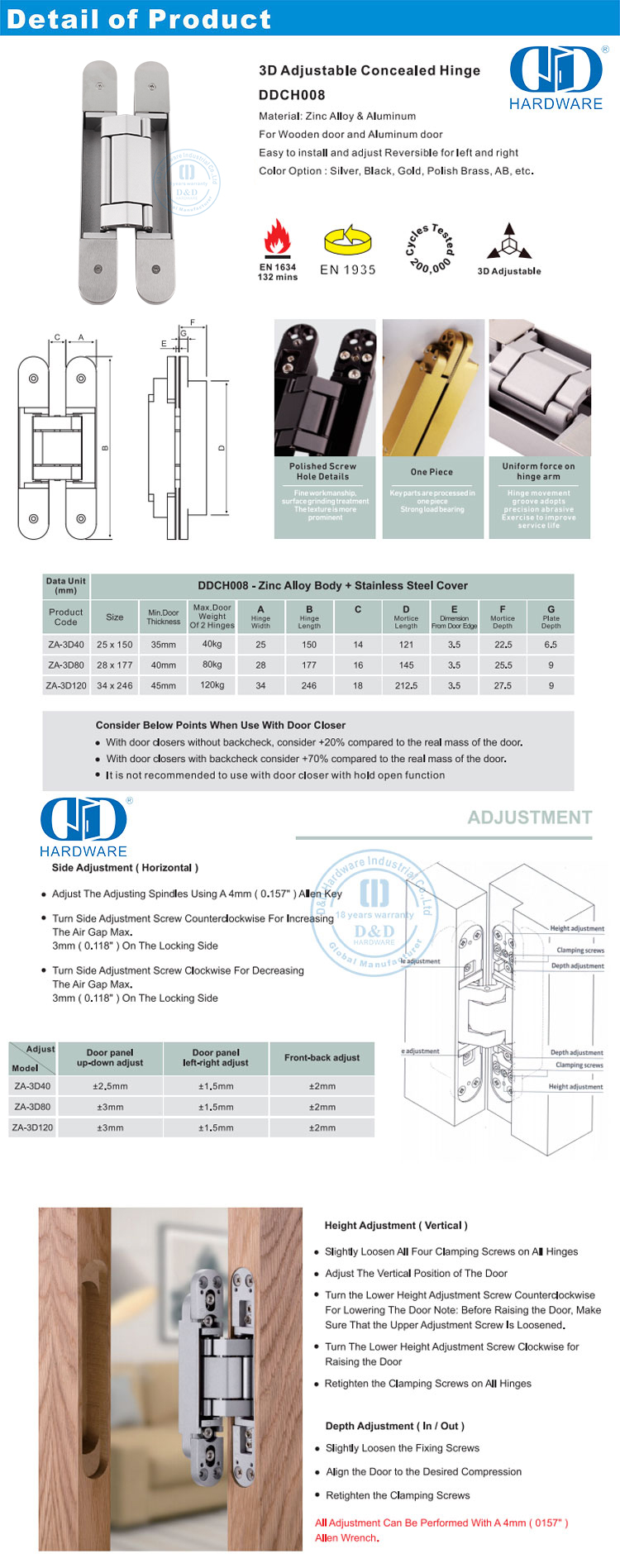

نطاق التعديل: الجانب ±3 مم، الارتفاع ±2 مم، الضغط ±1 مم عن طريق المفتاح السداسي

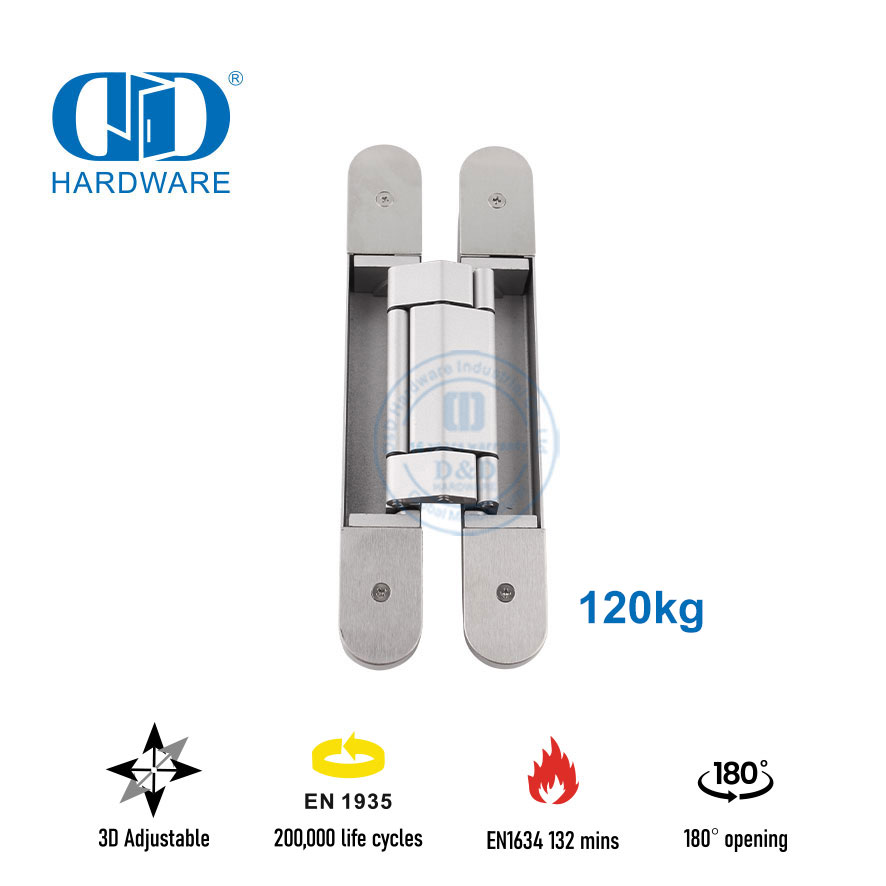

الحد الأقصى لوزن الباب: 120 كجم لكل مفصلة (مفصلتان = 240 كجم، 3 مفصلات = 360 كجم)
الحد الأقصى لعرض الباب: 1100 مم
سمك الباب الموصى به: 40-60 مم من المعدن، 44-80 مم من الخشب المركب
أداء الحريق: 132 دقيقة من السلامة والعزل على باب معدني مقاوم للحريق مقاس 64 مم
اختبار الدورة: BS EN1935 فئة 14، 200000 دورة، تآكل صفر > 1 مم
اختبار التآكل: EN1670 درجة 4، رش ملح لمدة 48 ساعة، لا يوجد صدأ أحمر < 5%
معايير السطح: تحمل علامة CE وUKCA، إعلان الأداء (DoP) قابل للتنزيل
المثبتات: مزودة بمسامير ذات رأس من الفولاذ المقاوم للصدأ A2، ومحرك T25 Torx، بطول 50 مم لتثبيت الإطار المعدني.
حافة التثبيت للمصنعين
تستخدم مفصلة الباب المخفية DDCH008-G120 للباب المعدني نقرًا واحدًا مقاس 246 مم × 16 مم على كل من الباب والإطار - ولا حاجة إلى ألواح تقوية ثانوية في مقاطع فولاذية مقاس 1.5 مم. تقبل خيوط M5 الموجودة مسبقًا البراغي الأوروبية القياسية، مما يسمح لمراكز التثقيب باستخدام الحاسب الآلي بإعداد كلا المكونين في تمريرة واحدة. نظرًا لأن براغي الضبط تواجه جانب الغرفة، يمكن لفرق الموقع تصحيح انحراف التسوية بعد تركيب العوارض، مما يوفر عمليات معاودة الاتصال المكلفة.
