هل مواقع مفصلات الأبواب الخارجية قياسية？

إذا كنت قد حاولت في أي وقت مضى استبدال باب موجود فقط لتجد أن المفصلات الجديدة لا تتماشى مع الإطار القديم، فأنت تعرف الإحباط بشكل مباشر. يبدو الأمر وكأنه مبادلة بسيطة – قم بإزالة الباب القديم، وقم بتشغيل الباب الجديد – ولكن نادرًا ما يكون واقع أجهزة الباب بهذه البساطة.

أحد الأسئلة الأكثر شيوعًا التي يطرحها أصحاب المنازل والمقاولين ومديري المباني هو: هل مواقع مفصلات الأبواب الخارجية قياسية؟ الإجابة المختصرة هي لا، ليس بالكامل. على الرغم من وجود معايير صناعية وممارسات شائعة، فإن 'المعيار' هو مصطلح فضفاض في عالم تصنيع الأبواب. تلعب الشركات المصنعة المختلفة والتفضيلات الإقليمية وأنواع الأبواب (السكنية مقابل التجارية) دورًا في مكان وجود هذه المفصلات.

في هذا الدليل، سوف نستكشف سبب اختلاف مواقع المفصلات، والاختلافات بين المعايير السكنية والتجارية، وكيفية القياس بشكل صحيح لضمان الملاءمة المثالية لمشروعك القادم.

لماذا مواقع المفصلات ليست عالمية

من السهل أن نفترض أن جميع الأبواب قد تم إنشاؤها على قدم المساواة، ولكن يمكن أن يختلف موضع مفصلات الأبواب الخارجية بشكل كبير اعتمادًا على الجهة التي صنعت الباب ومتى تم تصنيعه.

لا يوجد قانون حاكم واحد يجبر كل مصنع على وضع المفصلات في نفس الإحداثيات بالضبط. وبدلاً من ذلك، لدى الشركات المصنعة أنماط 'قياسية' خاصة بها. على سبيل المثال، قد تضع إحدى العلامات التجارية المفصلة العلوية على بعد 5 بوصات من أعلى الباب، بينما تضعها علامة تجارية أخرى على بعد 7 بوصات للأسفل.

هناك عدة عوامل تؤثر على هذه الاختلافات:

• تفضيلات الشركة المصنعة: كل علامة تجارية لها قوالبها وإعدادات الآلات الخاصة بها.

• ارتفاع الباب: يتميز الباب القياسي مقاس 6'8 بوصة بنمط مفصلات مختلف عن الباب الذي يبلغ طوله 8'0 بوصة.

• الاختلافات الإقليمية: يستخدم مصنعو الساحل الشرقي والساحل الغربي في الولايات المتحدة أحيانًا مسافات قياسية مختلفة قليلاً.

• المواد: غالبًا ما تحتوي الأبواب الخشبية والفولاذية والألياف الزجاجية على نقاط تقوية مختلفة للمفصلات.

وبسبب هذا الافتقار إلى العالمية، فإن شراء باب 'بلاطة' (فقط الباب نفسه، بدون إطار) ليناسب دعامة موجودة غالبًا ما يتطلب تصنيعًا مخصصًا أو قياسًا دقيقًا لتتناسب مع مواقع المفصلات الموجودة.

المعايير السكنية مقابل المعايير التجارية

يحدث الانقسام الأكبر في معايير وضع المفصلات بين التطبيقات السكنية والتجارية. تعمل هاتان الفئتان بموجب رموز ومتطلبات استخدام مختلفة، مما يؤدي إلى تكوينات مختلفة للأجهزة.

معايير الباب السكني

في البناء السكني، يتضمن المعيار الأكثر شيوعًا للباب مقاس 6 أقدام و8 بوصات ثلاث مفصلات. على الرغم من أن القياسات يمكن أن تختلف، إلا أن التصميم النموذجي غالبًا ما يبدو كما يلي:

• المفصلة العلوية: من 5 إلى 7 بوصات من أعلى الباب.

• المفصلة السفلية: من 9 إلى 11 بوصة من أسفل الباب.

• المفصلة الوسطى: تتمركز بين المفصلات العلوية والسفلية.

ومع ذلك، 'نموذجي' لا يعني مضمونًا. إذا كنت تقوم باستبدال باب دخول أمامي في منزل تم بناؤه في الثمانينات، فقد يختلف نمط المفصلة عما تجده في متجر الأجهزة اليوم.

معايير البناء التجاري

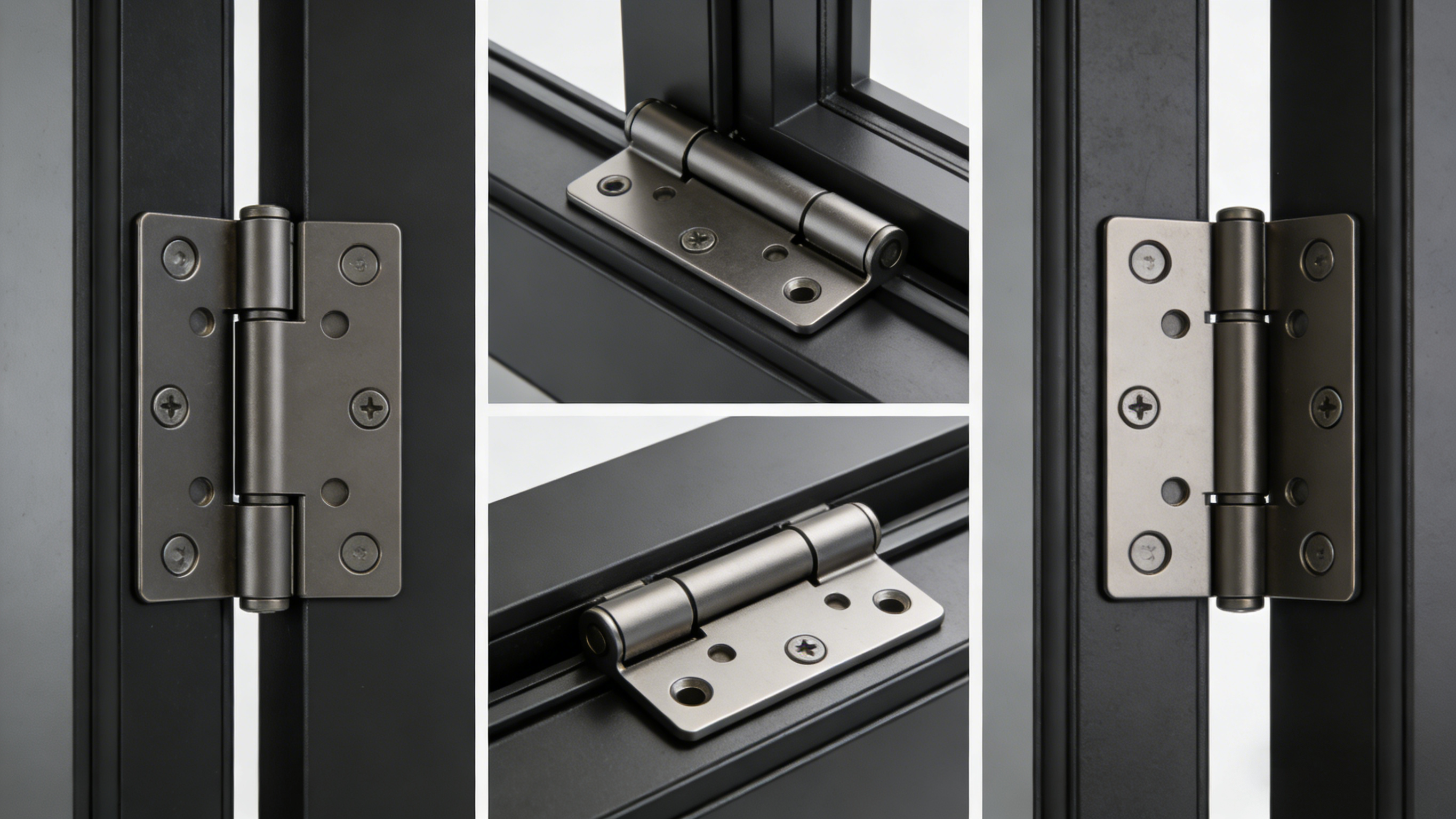

بالنسبة لمفصلات الأبواب المخصصة لتطبيقات المباني التجارية ، يعد الاتساق أكثر أهمية نظرًا لقوانين مكافحة الحرائق الصارمة والاستخدام المكثف. غالبًا ما تكون الأبواب التجارية من الفولاذ (معدن مجوف) أو من الخشب الصلب وهي أثقل بكثير من الأبواب السكنية.

غالبًا ما تتبع المعايير التجارية قوالب محددة تضعها منظمات مثل Steel Door Institute (SDI) أو إرشادات للأبواب المقاومة للحريق.

تخطيط المفصلة التجارية المشتركة (باب 7'0 بوصة):

• المفصلة العلوية: 5 بوصات من أعلى رأس الباب إلى أعلى المفصلة.

• المفصلة السفلية: 10 بوصات من أسفل الأرضية النهائية إلى أسفل المفصلة.

• المفصلات المتوسطة: متباعدة بالتساوي بين المفصلات العلوية والسفلية.

عند تحديد مصادر الأجهزة لهذه المشاريع، يجب العمل مع مورد متخصص مثل D&D HARDWARE INDUSTRIAL Co.Ltd. يضمن حصولك على مفصلات مصنفة للوزن الصحيح وتكرار الاستخدام والامتثال للسلامة من الحرائق.

أحجام المفصلات القياسية وأقطارها

الموقع ليس المتغير الوحيد. يمكن أن يختلف الحجم الفعلي وشكل مفصلات الأبواب الخارجية نفسها.

ارتفاع المفصلة وعرضها

• سكني: يبلغ ارتفاعه عادةً 3.5 بوصة أو 4 بوصات.

• تجاري: يبلغ ارتفاعه عادةً 4.5 بوصة أو 5 بوصات لدعم الأحمال الثقيلة.

1

شعاع الزاوية

تأتي زوايا أوراق المفصلة أيضًا بأنماط مختلفة. إذا اشتريت مفصلًا بزوايا مربعة ولكن بابك موجه نحو زوايا مستديرة، فلن يكون مناسبًا.

نمط الزاوية	وصف	التطبيق المشترك
الزاوية المربعة	زوايا حادة 90 درجة.	أبواب تجارية؛ أبواب سكنية قديمة.
نصف قطر 1/4 بوصة	زوايا مستديرة بمنحنى نصف قطر 1/4 بوصة.	شائع في الأبواب السكنية الحديثة.
نصف قطر 5/8 بوصة	زوايا مستديرة مع منحنى نصف قطرها 5/8 بوصة أوسع قليلاً.	شائع في الأبواب السكنية.

كيفية قياس مواقع المفصلات الخاصة بك

نظرًا لأنه لا يمكنك الاعتماد على معيار عالمي، فإن الطريقة الوحيدة لضمان ملاءمة الباب البديل هي قياس مواقع المفصلات الموجودة بدقة. يعد هذا أمرًا بالغ الأهمية إذا كنت تطلب بابًا مخصصًا أو تقوم بتصنيع لوح جديد ليناسب دعامة قديمة.

دليل القياس خطوة بخطوة:

1. استخدم شريط القياس: قم بربط شريط القياس بالحافة العلوية للباب (وليس الإطار).

2. قم بالقياس إلى أعلى كل مفصلة:

• قم بالقياس من أعلى الباب إلى الحافة العلوية للمفصلة الأولى (الأعلى).

• قم بالقياس من أعلى الباب إلى الحافة العلوية للمفصلة الوسطى.

• قم بالقياس من أعلى الباب إلى الحافة العلوية للمفصلة السفلية.

3. التحقق من حجم المفصلة: قم بقياس ارتفاع وعرض لوحة المفصلة نفسها.

4. التحقق من نصف قطر الزاوية: حدد ما إذا كانت الزوايا مربعة، أو نصف قطرها 1/4 بوصة، أو نصف قطرها 5/8 بوصة.

إذا كنت تقوم بتوصيل هذه القياسات إلى الشركة المصنعة، فوضح دائمًا ما إذا كنت تقوم بالقياس إلى أعلى المفصلة أو مركزها ، لأن ذلك قد يسبب ارتباكًا.

اختيار الأجهزة المناسبة للوظيفة

إن اختيار المفصلة الصحيحة يتجاوز مجرد جعل فتحات المسامير متوازية. تتعرض الأبواب الخارجية للعوامل الجوية والمخاطر الأمنية، مما يعني أن جودة الأجهزة لها أهمية كبيرة.

المسائل المادية:

• الفولاذ المقاوم للصدأ: المعيار الذهبي للأبواب الخارجية. إنه يقاوم الصدأ والتآكل، مما يجعله ضروريًا للمناطق الساحلية أو المناخات الرطبة. شركة دي أند دي للأجهزة الصناعية المحدودة. متخصصة في مفصلات الفولاذ المقاوم للصدأ التي تلبي المعايير الدولية مثل CE، UL، ANSI، وBHMA.

• النحاس: يقدم مظهرًا كلاسيكيًا ويقاوم التآكل ولكنه أكثر ليونة من الفولاذ.

• الفولاذ (مطلي): قوي ولكنه عرضة للصدأ إذا تم خدش الطلاء (مثل النيكل الساتان أو البرونز المطلي بالزيت) أو تآكله.

ميزات الأمان:
بالنسبة للأبواب الخارجية التي تتأرجح للخارج، يعد أمان المفصلات أمرًا حيويًا. نظرًا لأن الدبوس المفصلي مكشوف من الخارج، يمكن للمتسللين نظريًا إخراج الدبوس وإزالة الباب.

• مفصلات NRP (دبوس غير قابل للإزالة): تحتوي هذه المفصلات على برغي مثبت في البرميل لا يمكن الوصول إليه إلا عندما يكون الباب مفتوحًا، مما يمنع إزالة الدبوس.

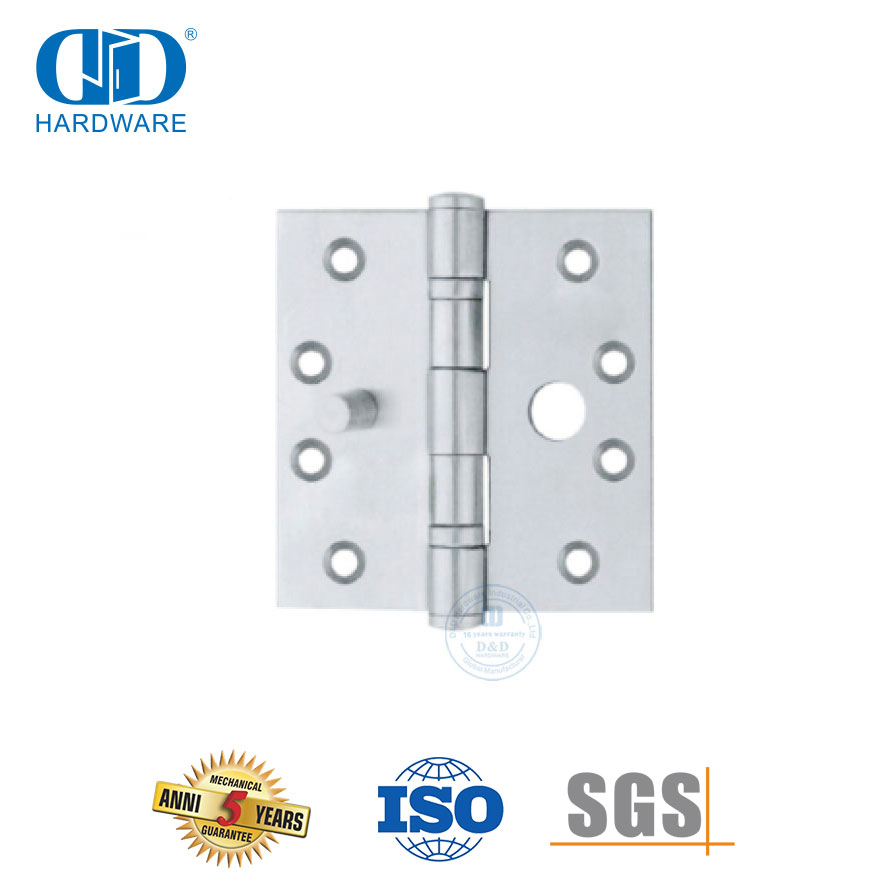

• مسامير الأمان: مسمار على إحدى المصراعين يُغلق في فتحة على المصراع الآخر عندما يكون الباب مغلقًا، مما يمنع إزالة الباب حتى لو تم قطع الدبوس.

1

ملخص المسافات المفصلية المشتركة

لإعطائك فكرة عامة عما يمكن توقعه، إليك جدول مرجعي لمواقع المفصلات الشائعة. ملاحظة: هذه أمثلة ولا ينبغي استخدامها بدلاً من القياس الفعلي.

نوع الباب	ارتفاع الباب	موقع المفصلة العلوية	موقع المفصلة السفلية	المفصلات المتوسطة
سكني قياسي	6'8'	7 بوصة من الأعلى	11 بوصة من الأسفل	توسيط
تجاري قياسي	7'0'	5' من الأعلى	10 بوصة من الأسفل	متباعدة بشكل متساو
باب 8 قدم	8'0'	5' من الأعلى	10 بوصة من الأسفل	مفصلتان متوسطتان، متباعدتان بشكل متساوٍ

D & D الباب المفصلي

️✔ مفصل باب CE - اختبار 200000 دورة BS EN1935، تصنيف EN1634 للحريق 192 دقيقة/260 دقيقة، مقاومة التآكل EN1670 240 ساعة.

️✔ مفصل باب UL - مدرج في قائمة UL/cUL، مصنف ضد الحريق UL 10C لمدة 3 ساعات، رقم الملف R38013

✔ مفصلة باب BHMA - ANSI/BHMA 156.1 وANSI/BHMA 156.18

✔ مفصل باب ANSI - اختبار ANSI الصف 1 2,500,000 دورة، اختبار ANSI الصف 2 1,500,000 دورة

✔ المفصلة المخفية CE-BS EN1935 اختبار 200000 دورة، EN1634 مقاومة الحريق 132 دقيقة، EN1670 مقاومة التآكل 48 ساعة.

خاتمة

بينما تسعى صناعة البناء والتشييد إلى تحقيق الاتساق، فإن مفصلات الأبواب الخارجية لا تتبع معيارًا عالميًا واحدًا غير قابل للكسر. إن الاختلافات في قوالب الشركات المصنعة، والممارسات الإقليمية، وقوانين البناء تعني أن الافتراضات يمكن أن تؤدي إلى أخطاء مكلفة.

سواء كنت تقوم بتعديل منزل تاريخي أو تحديد أجهزة لمجمع مكاتب جديد، فإن القياس الدقيق هو أفضل أداة لديك. تحقق دائمًا من نمط المفصلة الموجودة على الإطار الحالي قبل طلب لوح باب جديد.

بالنسبة للمشاريع التي تتطلب متانة عالية وامتثالًا لقوانين السلامة الصارمة، تعد الشراكة مع شركة مصنعة موثوقة أمرًا ضروريًا. شركة دي أند دي للأجهزة الصناعية المحدودة. تقدم مجموعة شاملة من الأجهزة المعتمدة - بما في ذلك المفصلات الحاصلة على تصنيف ANSI وUL وCE - المصممة لتلبية المتطلبات الصارمة لكل من المشاريع التجارية والسكنية. من خلال اختيار الأجهزة المناسبة والقياس مرتين، فإنك تضمن بقاء أبوابك الخارجية آمنة وعملية ومتوافقة تمامًا لسنوات قادمة.
